Technische Daten Autoterm Air 2D (ehem. Planar 2D):

Betriebsspannung: 12V
Heizleistung: 0,8kW (min), 1,8kW (max)
Luftvolumenstrom: 34m³/h (min), 75m³/h (max)
Kraftstoffverbrauch: 0,1ll/h (min), 0,24l/h (max)
Leistungsaufnahme: 10W (min), 29W (max)
Warmluftverrohrung 60mm System

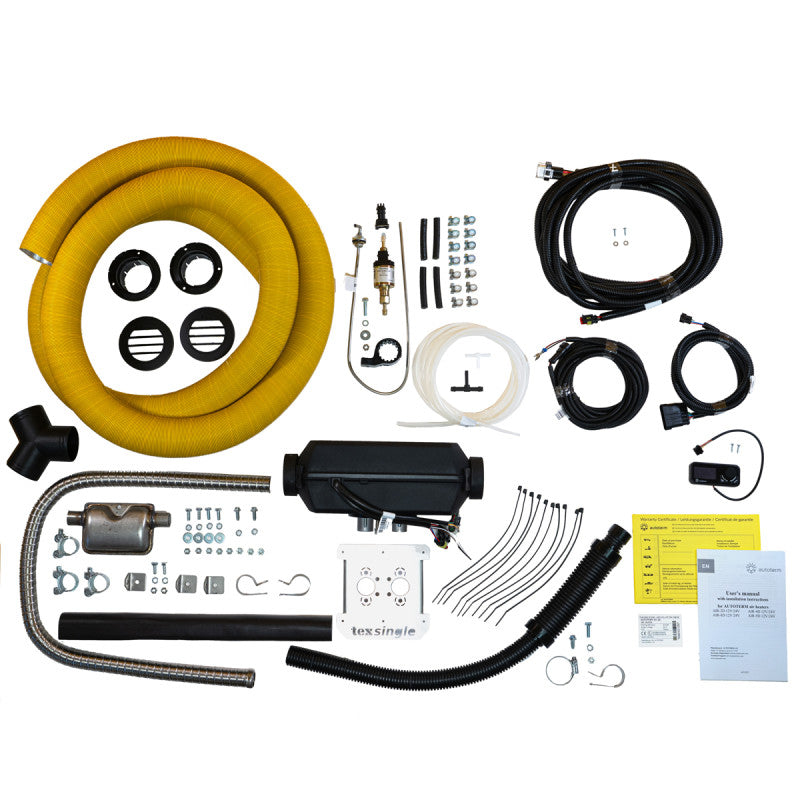

Enthalten ist auch der komplette Einbausatz der Heizung:

• Heizgerät 12V
• geräuscharme Autoterm-Kraftstoffpumpe, "Extra Leise"
• Abgasschalldämpfer aus Edelstahl (17 x 9 x 5cm)
• Gummihalter Dosierpumpe
• Kabelbaum Dosierpumpe
• Kabelbaum Heizgerät
• Ansaugluftschlauch mit integriertem Schalldämpfer
• Hitzeschutzschlauch
• Endstück Abgasrohr + Schelle
• Tankansaugrohr
• 5.5 m Kraftstoffleitung
• Kraftstoffleitungsverbinder
• 1 m Abgaswellrohr Metall
• Schrauben, Muttern, Schellen, Schrumpfschlauch, Kabelbinder
• Bedienungsanleitung

Weiterhin enthalten:

Bedienteil
Comfort Control: Das neue, verbesserte Bedienteil für die Autoterm / Planar Standheizung. Mit drei frei einstellbaren Timern für beliebige Wochentage, erweiterten Heiz-Modi (inkl. Thermostat-Modus), Spannungsüberwachung uvm. Multifunktions-Drehrad mit angenehm griffiger Gummibeschichtung und OLED-Display. Kleinere Einbaumaße, komfortablere Nutzung, schickeres Design.
Kabellänge Heizung-Bedienteil, ca. 1,80m

Einbauflansch

Das Schneiden eines rechteckigen Lochs (9 cm x 13 cm) im Fahrzeugboden reicht aus, um die Heizung eben und thermisch entkoppelt zu montieren. Dann kann der tigerexped-Einbauflansch verklebt oder verschraubt werden (bitte kein Silikon, sondern eine PUR-Dichtmasse verwenden).

Die Größe des Flanschs kannst Du auswähelen: Für Böden bis 48 mm (reicht für die meisten Vans aus) oder für 83 mm Bodenstärke (in der Regel für Kabinen oder hohe Dämmung und Bodenplatten). Der Flansch sollte min. 5 mm länger gewählt werden, als der Boden stark ist (für die Dichtfuge).

T-Stücke für die Kraftstoffversorgung
2 verschiedene T-Stücke (8 x 8 x 5,3 mm und 5,3 x 5,3 x 5,3 mm). Können benutzt werden, WENN bereits ein Zuheizer vorhanden ist oder man das Fahrzeug und dessen Kraftstoffystem gut genug kennt, um zu wissen, dass Heizung und Fahrzeug mit der Treibstoffentnahme via T-Stück funktionieren.
Wenn dies nicht der Fall ist, befindet sich im Kit auch ein Diesel-Entnahmerohr, so dass Du den Kraftstoff direkt aus dem Fahrzeugtank entnehmen kannst (empfehlen der Hersteller und wir eher).

Achtung Kraftstoffschlauch:
Im Lieferumfang ist Kraftstoffschlauch als Leitungsverbinder enthalten. Die enthaltene Länge ist in der Regel völlig ausreichend (Stücke evtl. teilen). Solltest Du wider Erwarten nicht damit auskommen, kannst Du den Schlauch unter Artikelnummer 35612 als Meterware nachbestellen.

Kraftstofffilter
Ein Kraftstoff-Filter, so dass die Heizung immer sauberen Kraftstoff erhält. Bei Diesel aus außereuropäischen Ländern oder auch bei Fahrzeugen mit rostigen Tanks ist dies die Lebensversicherung für die Kraftstoffpumpe der Heizung. Achtung: Filter nicht waagerecht montieren, sondern etwas schräg, sodass die Pumpe immer aus der gefüllten Seite des Filters saugt!

Warmluftrohr
Im Set enthalten sind auch bereits 3 Meter 60 mm Warmluftrohr. In 99% der Fälle ist das ein gut bemessener Bedarf.

Warmluftauslässe / -verteilung
Ein passendes Y-Stück und 2 Ausströmer 60 mm, drehbar, so dass Du selber entscheiden kannst, wo Du die beiden Luftauslässe montieren möchtest.
